Infrabell 2015

2-Draht-PIR-Melder für vorhandene Ladenglocken

Infrabell 2015: vorhandenen Türschleifkontakt berührungslos ersetzen

Infrabell 2015 wurde für Bestandsanlagen entwickelt, bei denen zwischen Tür und Gong lediglich zwei Anschlussadern vorhanden sind. Der passive Infrarotmelder erkennt eintretende Personen und löst einen geeigneten elektromechanischen Gong oder ein Läutewerk für ungefähr eine Sekunde aus.

Echte 2-Draht-Nachrüstungvorhandene Leitungen des Türschleifkontakts können weiterverwendet werden
8–20 V ACfür Wechselspannungsanlagen mit ausreichender Leerlaufspannung
Berührungslose Erkennungkeine mechanische Betätigung der Tür erforderlich
Infrabell 2015 anfragen Anleitung öffnen
Infrabell 2015 Passiv-Infrarot-Bewegungsmelder im weißen Gehäuse
Auslaufende Produktreihe: Infrabell 2015 wird weiterhin aus dem vorhandenen Platinenbestand gefertigt. Sobald dieser Bestand aufgebraucht ist, endet die Produktion endgültig. Für bestehende Anlagen, Erweiterungen oder späteren Ersatzbedarf empfiehlt sich eine frühzeitige Bestellung beziehungsweise Bevorratung.
Die besondere Stärke des Infrabell 2015

Von der mechanischen Türerkennung zur berührungslosen Personenerkennung – ohne neue Leitung

Bei vielen älteren Ladenglockenanlagen befinden sich am bisherigen Türschleifkontakt nur zwei Leitungen. Genau für diese Situation wurde Infrabell 2015 konstruiert: Der vorhandene Kontakt wird entfernt und die beiden vorhandenen Adern werden direkt an der Doppelklemme des Melders angeschlossen.

1

Bestehende Leitung nutzen

Die zwei Anschlussadern des bisherigen Türschleifkontakts bleiben erhalten. Eine zusätzliche Versorgungsleitung zum Melder ist nicht erforderlich.

2

Personen statt Türbewegung erkennen

Der PIR-Sensor reagiert auf die Wärmebewegung einer Person. Dadurch kann das Signal auch bei dauerhaft geöffneter Tür ausgelöst werden.

3

Vorhandenen Gong weiterverwenden

Ein geeigneter elektromechanischer Gong oder ein Läutewerk bleibt Bestandteil des Stromkreises und wird beim Erkennen einer Person kurz aktiviert.

Funktionsprinzip der 2-Drahttechnik

Der Gong ist gleichzeitig Teil der Versorgung und der Signalausgabe

Infrabell 2015 bezieht seinen zweiten Leiter über die Spule des Gongs beziehungsweise Läutewerks. Die Spule wirkt dabei als niederohmiger Vorwiderstand. Aufgrund der geringen Stromaufnahme wird der Gong im Ruhezustand nicht ausgelöst.

Bei erkannter Bewegung: Der Melder schaltet den Stromkreis für ungefähr eine Sekunde durch. Dadurch wird der Gong ausgelöst. Anschließend trennt der Melder den Stromfluss zwangsgeführt und wartet auf die nächste Bewegung.

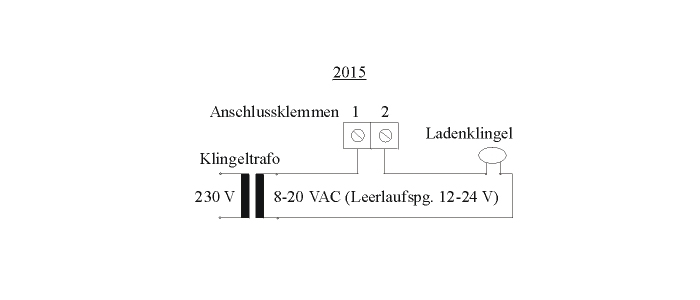

Anschlussplan Infrabell 2015 mit Klingeltrafo, zwei Anschlussklemmen und Ladenklingel
1

Ruhezustand

Der Melder lädt seine interne Pufferung über Klingeltrafo und Gongspule. Der geringe Ruhestrom löst den Gong nicht aus.

2

Bewegung erkannt

Eine Person durchquert die überwachten PIR-Zonen. Der Melder schaltet den Gongstromkreis kurzzeitig durch.

3

Automatische Abschaltung

Nach ungefähr einer Sekunde endet das Signal. Ein neuer Schaltvorgang erfolgt erst bei einer späteren Bewegung.

Technische Voraussetzungen

Vor der Bestellung müssen Klingeltrafo und Gong geprüft werden

Infrabell 2015 ist eine gezielte Nachrüstlösung für bestimmte Wechselspannungsanlagen. Die vorhandene Installation muss deshalb technisch zum 2-Draht-Prinzip passen.

✓
Wechselspannung vorhandenDie Anlage muss mit 8–20 V Wechselspannung betrieben werden. Gleichspannung ist für Infrabell 2015 nicht geeignet.
✓
Ausreichende LeerlaufspannungAm Klingeltrafo müssen im Leerlauf mindestens etwa 12 V anliegen, damit der Melder während des Schaltvorgangs ausreichend gepuffert bleibt.
✓
Elektromechanischer SignalgeberDie zuverlässige Funktion ist für elektromechanische Gongs und Läutewerke ausgelegt.
✓
Zwei nutzbare AnschlussadernDie Leitungen des bisherigen Türschleifkontakts müssen bis zum Einbauort des Melders vorhanden sein.
Nicht ohne Prüfung an elektronische Gongs anschließen: Elektronische Gongs besitzen häufig einen zu hohen Innenwiderstand. Der Melder kann dadurch unkontrolliert schalten. Eine Anpassung darf nur nach technischer Prüfung und fachgerechter Dimensionierung erfolgen.
Unterspannung vermeiden: Liegt die Leerlaufspannung unter etwa 12 V, kann die interne Pufferung während des Schaltvorgangs zusammenbrechen. Mögliche Folge sind unkontrollierte oder wiederholte Schaltungen.
Mehrere Gongs oder Läutewerke: Werden mehrere induktive Signalgeber angeschlossen, können zusätzliche Entstörmaßnahmen erforderlich sein. Die Auslegung gehört in die Hände einer Elektrofachkraft.
Geeignete Einsatzbereiche

Ideal für bestehende Ladenglockenanlagen mit nur zwei Leitungen

Infrabell 2015 eignet sich besonders, wenn ein mechanischer Türkontakt ersetzt werden soll, ohne neue Anschlussleitungen zwischen Eingang und Gong zu verlegen.

✓
Einzelhandel und FachgeschäfteAkustische Besucherankündigung im Verkaufsraum oder hinteren Arbeitsbereich.
✓
Werkstätten mit KundenbereichBesucher werden erkannt, auch wenn die Eingangstür bereits offensteht.
✓
Empfang und ServicebereichBerührungslose Meldung an zeitweise unbesetzten Empfangsplätzen.
✓
Modernisierung von BestandsanlagenVorhandener Klingeltrafo, Gong und Zweidrahtleitung können bei technischer Eignung weiterverwendet werden.
Montage

Geschützt im Innenraum über der Tür montieren

Infrabell 2015 ist nicht wasserdicht und ausschließlich für den geschützten Innenbereich vorgesehen. Die Montage erfolgt zweckmäßigerweise über der Tür, wobei die Kabeleinführung in Richtung Tür weist.

1

Montagehöhe beachten

Die Montagehöhe sollte etwa 2,5 m nicht überschreiten. Eine zu hohe Position kann die Erfassung kleinerer Personen und Kinder verschlechtern.

2

Winkel oder Deckenmontage

Für die Wandmontage wird der Wandbefestigungswinkel verwendet. Alternativ kann das Gehäuse direkt an einer geeigneten Decke befestigt werden.

3

Gehäuse wieder dicht schließen

Für Anschluss und Einstellung wird der Deckel geöffnet. Anschließend muss er fest geschlossen werden, da Luftbewegungen am Sensor Fehlschaltungen verursachen können.

Keine ungeschützte Außenmontage: Das Gehäuse ist nicht wasserdicht. Feuchtigkeit, Zugluft, Warmluftschleier und starke Luftturbulenzen können die Funktion beeinträchtigen oder das Gerät beschädigen.
Inbetriebnahme

Nach dem Einschalten benötigt der PIR-Sensor etwa 60 Sekunden

Nach jedem Anlegen der Versorgungsspannung passt sich Infrabell 2015 zunächst an die Umgebungstemperatur an. Während dieser Phase reagiert der Melder noch nicht zuverlässig.

1

Versorgung einschalten

Nach Abschluss der Verdrahtung und bei geschlossenem Gehäuse die Wechselspannung anlegen.

2

Stabilisierung abwarten

Mindestens ungefähr 60 Sekunden warten. Während dieser Zeit kann das Gerät noch ohne sichtbare Reaktion bleiben.

3

Begehungstest durchführen

Den Eingang mehrfach in realistischer Richtung durchqueren und Erfassungsbereich sowie Signalauslösung prüfen.

Wichtig bei Nachtabschaltung: Wird die gesamte Klingelanlage regelmäßig spannungslos geschaltet, beginnt die ungefähr 60 Sekunden dauernde Stabilisierungsphase nach jedem erneuten Einschalten von vorn.
Einstellung des Melders

Empfindlichkeit, Erfassungszonen und Ansprechverzögerung anpassen

Die Grundeinstellung wird ab Werk vorgenommen. Änderungen sollten nur in kleinen Schritten erfolgen und anschließend immer mit geschlossenem Gehäusedeckel durch einen Begehungstest überprüft werden.

Potentiometer 1

Empfindlichkeit und Reichweite

Reagiert der Melder gelegentlich nicht, kann die Empfindlichkeit durch eine sehr kleine Drehung im Uhrzeigersinn erhöht werden. Eine Drehung gegen den Uhrzeigersinn verringert sie.

  • nur in kleinen Schritten von ungefähr 1–3 mm verstellen
  • Anfangs- und Endstellungen vermeiden
  • nach jeder Änderung Deckel schließen und erneut testen
Potentiometer 2

Ansprech- beziehungsweise Wiederholsperre

Die Grundverzögerung beträgt ungefähr eine Sekunde und kann bis auf etwa zehn Sekunden verlängert werden. Für typische Ladeneingänge sind meist zwei bis drei Sekunden sinnvoll.

  • im Uhrzeigersinn wird die Zeit verlängert
  • gegen den Uhrzeigersinn wird sie verkürzt
  • während der Verzögerung lösen weitere Personen kein neues Signal aus
↔

Erfassungsbereich mit Zonenschiebern begrenzen

Im Deckelinneren können einzelne Bereiche der Fresnellinse abgedeckt werden. Je mehr Zonen geschlossen werden, desto kleiner wird der überwachte Bereich.

!

Warmluft und Zugluft vermeiden

Direkte Warmluftschleier oder starke Luftbewegungen können bei PIR-Sensoren ungewollte Schaltungen verursachen. In solchen Situationen ist häufig Radartechnik besser geeignet.

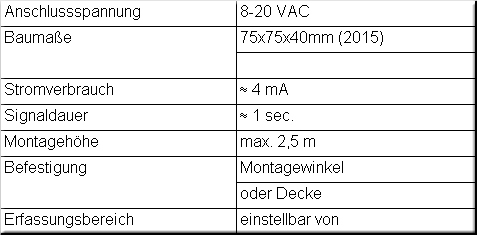

Technische Daten

Infrabell 2015 auf einen Blick

ArtikelnummerINF-2015
SensorprinzipPassiv-Infrarot-Bewegungserkennung
Anschlusstechnik2-Drahttechnik
Anschlussspannung8–20 V Wechselspannung
Erforderliche Leerlaufspannungmindestens etwa 12 V am Klingeltrafo
Stromaufnahmeca. 4 mA
Signaldauerca. 1 Sekunde
Ansprechverzögerungca. 1–10 Sekunden einstellbar, meist 2–3 Sekunden sinnvoll
Geeigneter Signalgeberelektromechanischer Gong oder Läutewerk
Gehäusemaßeca. 75 × 75 × 40 mm
Empfohlene Montagehöhemaximal etwa 2,5 m
BefestigungWandbefestigungswinkel oder Deckenmontage
Einsatzbereichgeschützter Innenbereich, nicht wasserdicht
Zolltarifnummer85365080
Fehlerdiagnose

Typische Ursachen bei ausbleibender oder unkontrollierter Schaltung

Keine Reaktion nach dem EinschaltenVersorgung fehlt, Verdrahtung ist fehlerhaft oder die Stabilisierungsphase läuft noch.Spannung und Anschluss prüfen und anschließend mindestens 60 Sekunden warten.
Bewegung wird nicht erkanntZonenschieber geschlossen, Montage zu hoch oder Empfindlichkeit zu niedrig.Zonen öffnen, Montagehöhe prüfen und Empfindlichkeit vorsichtig erhöhen.
Regelmäßige FehlschaltungenDeckel nicht fest geschlossen, Unterspannung, induktive Störungen oder Warmluftschleier.Deckel schließen, Leerlaufspannung messen, Gongs fachgerecht entstören oder Einbauort ändern.
Unregelmäßige FehlschaltungenInstabile Fremdversorgung, zusätzliche Gehäuseöffnungen oder Luftturbulenzen am Sensor.Eigene stabile Versorgung verwenden und Gehäuseöffnungen luftdicht verschließen.
Gong bleibt angezogenGleichspannung oder ein ungeeigneter Signalgeber wurde verwendet.Spannungsart und Kompatibilität des Gongs prüfen. Infrabell 2015 ausschließlich mit Wechselspannung betreiben.
Sicherheit und Anschluss

Die Geräteseite arbeitet mit Niederspannung – die Netzseite des Trafos bleibt Facharbeit

Infrabell 2015 selbst wird mit Schutzkleinspannung betrieben. Änderungen an der 230-V-Seite eines Klingeltrafos, an der Gebäudeinstallation oder an fest angeschlossenen Leitungen dürfen ausschließlich von einer Elektrofachkraft vorgenommen werden.

V

Spannung messen

Vor dem Anschluss Wechselspannungsart und tatsächliche Leerlaufspannung mit einem geeigneten Messgerät prüfen.

Ω

Gong beurteilen

Signalgebertyp und Innenwiderstand bestimmen. Nicht jeder elektronische Gong ist mit der 2-Drahttechnik kompatibel.

A

Anlage unter Last prüfen

Nach der Montage wiederholte Begehungstests durchführen und auf stabile, einmalige Signalauslösung achten.

Anleitung und Service

Alle technischen Unterlagen bleiben online verfügbar

Die gemeinsame Montage- und Bedienungsanleitung enthält Anschlusspläne, Einstellhinweise und die Fehler-Checkliste für alle Infrabell-Varianten.

Digitale Anleitung

Montage- und Bedienungsanleitung als PDF für Infrabell 2015, 2020, 2025 und 2025 N.

Anleitung öffnen

Produktanfrage

Fragen zur Eignung der vorhandenen Anlage oder zur aktuellen Verfügbarkeit werden über das Anfrageformular dieser Produktseite übermittelt.

Zum Anfrageformular

Reklamation und RMA

Vor einer Einsendung muss das Fehlerbild über unser RMA-Formular gemeldet werden.

Zum RMA-Formular
Keine gedruckte Anleitung im Lieferumfang: Die Montage- und Bedienungsanleitung wird ausschließlich digital bereitgestellt. Ein QR-Code auf dem außen angebrachten Typenschild führt direkt zur passenden Anleitung.
Häufige Fragen zum Infrabell 2015

Antworten zu Nachrüstung, Gong, Spannung und Einstellung

Ja, sofern die vorhandene Anlage mit geeigneter Wechselspannung und einem kompatiblen elektromechanischen Gong oder Läutewerk arbeitet. Die beiden Leitungen des bisherigen Türschleifkontakts werden an den Klemmen 1 und 2 angeschlossen.

Der Melder bezieht seinen zweiten Leiter über die Spule des vorhandenen Gongs. Dadurch können die zwei Leitungen eines bisherigen mechanischen Türkontakts weiterverwendet werden.

Nein. Die zuverlässige Funktion ist für elektromechanische Gongs und Läutewerke ausgelegt. Elektronische Gongs besitzen häufig einen zu hohen Innenwiderstand und müssen vor dem Anschluss technisch geprüft werden.

Nein. Infrabell 2015 ist für 8–20 V Wechselspannung ausgelegt. Bei Gleichspannung kann der Gong angezogen bleiben und die Anlage fehlerhaft arbeiten.

Der Melder benötigt während des Durchschaltens ausreichend Spannung für seine interne Pufferung. Bei zu niedriger Leerlaufspannung kann Unterspannung entstehen, wodurch unkontrollierte Schaltungen möglich sind.

Der Gong wird bei erkannter Bewegung ungefähr eine Sekunde ausgelöst. Danach schaltet der Melder automatisch ab.

Ja. Die Ansprechverzögerung kann von ungefähr einer bis zehn Sekunden eingestellt werden. Während dieser Zeit lösen weitere eintretende Personen kein neues Signal aus.

Der PIR-Sensor benötigt nach jedem Einschalten ungefähr 60 Sekunden, um sich an die Umgebungstemperatur anzupassen. Erst danach ist der Melder vollständig betriebsbereit.

Nein. Das Gerät ist nicht wasserdicht und ausschließlich für den geschützten Innenbereich vorgesehen.

Infrabell 2015 kann derzeit weiterhin aus dem vorhandenen Platinenbestand gefertigt werden. Sobald dieser Bestand aufgebraucht ist, endet die Produktion endgültig. Die aktuelle Verfügbarkeit wird im Rahmen der Produktanfrage bestätigt.
