Infrabell 2025

PIR-Melder mit potentialfreiem Relaiskontakt

Infrabell 2025: galvanisch getrennter Schaltausgang für flexible Niederspannungsanwendungen

Infrabell 2025 kombiniert die berührungslose Personenerkennung per Passiv-Infrarot mit einem potentialfreien Relaiskontakt. Der Melder wird mit 8–20 V Wechselspannung versorgt und kann über den galvanisch getrennten Ausgang externe Gleich- oder Wechselspannungsverbraucher bis maximal 24 V und 2 A schalten.

Potentialfreier KontaktVersorgung des Melders und geschalteter Stromkreis bleiben elektrisch getrennt

8–20 V ACseparate Wechselspannungsversorgung des Melders

Bis 24 V / 2 Ageeignet für passende Gleich- oder Wechselspannungsverbraucher

Infrabell 2025 anfragen Anleitung öffnen

Infrabell 2025 Passiv-Infrarot-Bewegungsmelder im weißen Gehäuse

Auslaufende Produktreihe: Infrabell 2025 wird weiterhin aus dem vorhandenen Platinenbestand gefertigt. Sobald dieser Bestand aufgebraucht ist, endet die Produktion endgültig. Für bestehende Anlagen, geplante Erweiterungen oder späteren Ersatzbedarf empfiehlt sich eine frühzeitige Bestellung beziehungsweise Bevorratung.

Die vielseitigste AC-Variante der Baureihe

Personenerkennung und Schaltkreis bleiben elektrisch voneinander getrennt

Der wesentliche Unterschied zu Infrabell 2015 und 2020 liegt im potentialfreien Relaisausgang. Dadurch wird nicht einfach eine vorhandene Klingelspannung weitergeführt, sondern ein unabhängiger externer Stromkreis geschaltet.

Separate Melderversorgung

Infrabell 2025 wird unabhängig vom zu schaltenden Verbraucher mit 8–20 V Wechselspannung versorgt.

Galvanische Trennung

Der Relaiskontakt ist potentialfrei. Versorgung und Ausgangsstromkreis bleiben elektrisch voneinander getrennt.

Flexible Verbraucher

Geeignete Gleich- oder Wechselspannungsverbraucher bis maximal 24 V und 2 A können geschaltet werden.

Anschlussprinzip

Versorgung und Relaiskontakt werden getrennt angeschlossen

Die Versorgungsspannung von 8–20 V Wechselspannung wird an den vorgesehenen Versorgungsklemmen angeschlossen. Der externe Stromkreis wird separat über den potentialfreien Relaiskontakt geführt.

Potentialfrei bedeutet: Der Relaiskontakt stellt selbst keine Spannung bereit. Für den zu schaltenden Verbraucher ist daher eine eigene geeignete Spannungsquelle erforderlich.

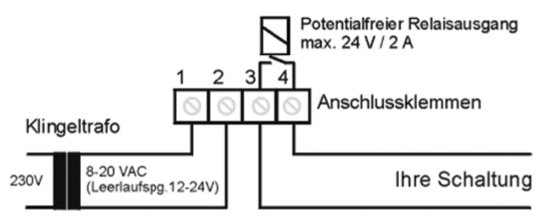

Anschlussplan Infrabell 2025 mit Wechselspannungsversorgung und potentialfreiem Relaiskontakt

Melder versorgen

8–20 V Wechselspannung an die dafür vorgesehenen Versorgungsklemmen anlegen.

Externen Stromkreis anschließen

Den zu schaltenden Verbraucher mit eigener Spannungsquelle über den potentialfreien Relaiskontakt führen.

Bewegung schaltet Relais

Erkennt der PIR-Sensor eine Person, schließt der Relaiskontakt für ungefähr eine Sekunde.

Wann ist Infrabell 2025 die richtige Wahl?

Wenn ein unabhängiger Stromkreis sicher geschaltet werden soll

Infrabell 2025 eignet sich für Anwendungen, bei denen der Melder nicht direkt Bestandteil des Verbraucher-Stromkreises sein soll oder unterschiedliche Spannungsarten auf Versorgungs- und Ausgangsseite verwendet werden.

Geeignet

Potentialfreies Schalten externer Geräte

separate Gleich- oder Wechselspannungsverbraucher bis 24 V / 2 A
externe Signalgeber oder Steuereingänge
Anlagen mit notwendiger galvanischer Trennung
kundenspezifische Niederspannungsanwendungen

Nicht erforderlich

Einfachere Varianten reichen aus, wenn …

nur zwei Adern und ein geeigneter elektromechanischer Gong vorhanden sind: Infrabell 2015
eine passende Ladenglocke direkt über einen separaten Ausgang geschaltet wird: Infrabell 2020
nur 12 V Gleichspannung zur Melderversorgung verfügbar sind: Infrabell 2025 N

Schaltgrenzen unbedingt einhalten: Über den Relaiskontakt dürfen maximal 24 V und 2 A geschaltet werden. Höhere Spannungen oder Ströme sind nicht zulässig.

Typische Einsatzbereiche

Für flexible Besucherankündigung und externe Steueraufgaben

Der potentialfreie Ausgang eröffnet mehr Möglichkeiten als die direkte Gong-Ansteuerung und eignet sich für individuell aufgebaute Niederspannungsanlagen.

✓

Externe SignalanlagenSchalten eines separaten optischen oder akustischen Signalgebers mit eigener Versorgung.

✓

SteuereingängeAnsteuerung geeigneter Niederspannungseingänge von Steuerungen oder Meldesystemen.

✓

Bestandsanlagen mit galvanischer TrennungIntegration in Systeme, bei denen der Melderstromkreis vom Verbraucher getrennt bleiben muss.

✓

Individuelle NiederspannungslösungenFlexible Schaltung passender Gleich- oder Wechselspannungsverbraucher bis 24 V / 2 A.

Elektrische Voraussetzungen

Versorgung, Ausgangsspannung und Schaltlast getrennt prüfen

Da der Relaiskontakt keine eigene Spannung liefert, müssen sowohl die Melderversorgung als auch der externe Verbraucher-Stromkreis vollständig geplant und geprüft werden.

✓

8–20 V WechselspannungDie Melderversorgung muss innerhalb dieses Bereichs liegen.

✓

Eigene VerbraucherversorgungDer potentialfreie Kontakt stellt selbst keine Ausgangsspannung bereit.

✓

Maximal 24 VDie Spannung im geschalteten Stromkreis darf 24 V nicht überschreiten.

✓

Maximal 2 AAuch der Einschalt- oder Anlaufstrom des Verbrauchers muss innerhalb der zulässigen Grenze liegen.

Keine Netzspannung schalten: Der Relaiskontakt ist ausschließlich für Niederspannung bis maximal 24 V vorgesehen. 230 V dürfen darüber nicht geschaltet werden.

Induktive Lasten beachten: Relais, Gongs, Magnetspulen und ähnliche Verbraucher können beim Abschalten Spannungsspitzen erzeugen. Gegebenenfalls sind geeignete Entstörmaßnahmen erforderlich.

Schaltstrom realistisch bewerten: Nicht nur der Nennstrom, sondern auch ein möglicher Einschaltstrom des angeschlossenen Geräts muss unter 2 A bleiben.

Montage

Im geschützten Innenbereich über dem Durchgang montieren

Infrabell 2025 ist nicht wasserdicht und ausschließlich für den geschützten Innenbereich vorgesehen. Die Kabeleinführung zeigt bei der Montage zweckmäßigerweise in Richtung Tür.

Montagehöhe begrenzen

Die Montagehöhe sollte etwa 2,5 m nicht überschreiten, damit auch kleinere Personen sicher erkannt werden.

Wandwinkel oder Decke

Die Befestigung erfolgt mit dem Wandbefestigungswinkel oder direkt an einer geeigneten Decke.

Deckel fest verschließen

Nach Anschluss und Einstellung muss der Gehäusedeckel fest geschlossen werden, da Luftbewegungen am Sensor Fehlschaltungen verursachen können.

Warmluft vermeiden: Warmluftschleier, direkte Heizluft oder starke Luftturbulenzen im Erfassungsbereich können zu ungewollten Schaltungen führen.

Inbetriebnahme

Nach jedem Einschalten ungefähr 60 Sekunden stabilisieren lassen

Der PIR-Sensor benötigt nach dem Anlegen der Versorgungsspannung Zeit, um sich an die Umgebungstemperatur anzupassen.

Versorgung einschalten

Nach abgeschlossener Verdrahtung und bei fest geschlossenem Gehäuse die Wechselspannung anlegen.

Stabilisierung abwarten

Mindestens ungefähr 60 Sekunden warten, bevor die Funktion beurteilt wird.

Schaltkreis testen

Durch reale Personenbewegung prüfen, ob das Relais ungefähr eine Sekunde sauber schaltet.

Externe Spannungsquelle mitprüfen: Beim Funktionstest nicht nur den Relaiskontakt, sondern auch die Versorgung des angeschlossenen Verbrauchers kontrollieren.

Einstellung des Melders

Empfindlichkeit, Erfassungszonen und Wiederholsperre anpassen

Die Grundeinstellung erfolgt ab Werk. Änderungen sollten nur in kleinen Schritten vorgenommen und anschließend mit geschlossenem Gehäusedeckel geprüft werden.

Potentiometer 1

Empfindlichkeit und Reichweite

Reagiert der Melder gelegentlich nicht, kann die Empfindlichkeit durch eine sehr kleine Drehung im Uhrzeigersinn erhöht werden.

nur ungefähr 1–3 mm je Korrektur verstellen
im Gegenuhrzeigersinn wird die Empfindlichkeit verringert
extreme Anfangs- und Endstellungen vermeiden

Potentiometer 2

Ansprechverzögerung

Die feste Grundverzögerung von ungefähr einer Sekunde kann bis auf etwa zehn Sekunden verlängert werden.

für normale Eingänge sind meist 2–3 Sekunden sinnvoll
im Uhrzeigersinn wird die Zeit verlängert
während der Verzögerung erfolgt keine erneute Relaisbetätigung

↔

Erfassungszonen begrenzen

Zonenschieber im Deckelinneren decken einzelne Fresnellinsen ab und verkleinern dadurch den überwachten Bereich.

Nach jeder Änderung testen

Deckel wieder fest schließen und den Durchgang mit realistischen Personenbewegungen mehrfach prüfen.

Technische Daten

Infrabell 2025 auf einen Blick

Artikelnummer	INF-2025
Sensorprinzip	Passiv-Infrarot-Bewegungserkennung
Versorgung	8–20 V Wechselspannung
Ausgang	potentialfreier Relaiskontakt
Maximale Schaltspannung	24 V AC oder DC
Maximaler Schaltstrom	2 A
Signaldauer	ca. 1 Sekunde
Ansprechverzögerung	ca. 1–10 Sekunden einstellbar, meist 2–3 Sekunden sinnvoll
Schaltprinzip	galvanisch getrennter externer Stromkreis mit eigener Spannungsquelle
Gehäusemaße	ca. 75 × 75 × 40 mm
Empfohlene Montagehöhe	maximal etwa 2,5 m
Befestigung	Wandbefestigungswinkel oder Deckenmontage
Einsatzbereich	geschützter Innenbereich, nicht wasserdicht
Zolltarifnummer	85365080

Fehlerdiagnose

Typische Ursachen bei fehlender oder ungewollter Schaltung

Keine Reaktion nach dem EinschaltenVersorgung fehlt, Verdrahtung ist fehlerhaft oder die Stabilisierungsphase läuft noch.Versorgung und Anschluss prüfen und mindestens 60 Sekunden warten.

Relais schaltet, Verbraucher bleibt ausExterne Spannungsquelle fehlt, Verbraucher ist falsch verdrahtet oder ungeeignet.Kompletten externen Stromkreis einschließlich eigener Versorgung prüfen.

Bewegung wird nicht erkanntZonenschieber geschlossen, Montage zu hoch oder Empfindlichkeit zu gering.Zonen öffnen, Montagehöhe prüfen und Empfindlichkeit vorsichtig erhöhen.

Regelmäßige FehlschaltungenDeckel nicht fest geschlossen, Luftbewegungen, Warmluft oder instabile Versorgung.Deckel schließen, Einbauort prüfen und stabile Versorgung herstellen.

Relaiskontakt beschädigtSchaltspannung, Dauerstrom oder Einschaltstrom wurden überschritten.Lastdaten prüfen und gegebenenfalls ein zusätzliches geeignetes Leistungsrelais verwenden.

Sicherheit und Anschluss

Potentialfrei bedeutet nicht für Netzspannung geeignet

Der Relaiskontakt ist galvanisch getrennt, darf aber dennoch nur innerhalb der festgelegten Niederspannungsgrenzen betrieben werden. Arbeiten an 230-V-Anlagenteilen bleiben ausschließlich Elektrofachkräften vorbehalten.

Spannung begrenzen

Im geschalteten Stromkreis dürfen maximal 24 V AC oder DC anliegen.

Strom begrenzen

Dauer- und Einschaltstrom des Verbrauchers müssen unter maximal 2 A bleiben.

Last entstören

Induktive Verbraucher können geeignete Schutzbeschaltungen gegen Abschaltspitzen erfordern.

Anleitung und Service

Technische Unterlagen jederzeit online abrufen

Die gemeinsame Montage- und Bedienungsanleitung enthält Anschlusspläne, Einstellhinweise und die Fehler-Checkliste für sämtliche Infrabell-Varianten.

Digitale Anleitung

Montage- und Bedienungsanleitung als PDF für Infrabell 2015, 2020, 2025 und 2025 N.

Anleitung öffnen

Produktanfrage

Fragen zur Schaltlast, Versorgung, Eignung oder aktuellen Verfügbarkeit werden über das Formular dieser Produktseite übermittelt.

Zum Anfrageformular

Reklamation und RMA

Vor einer Einsendung muss das Fehlerbild über unser RMA-Formular gemeldet werden.

Zum RMA-Formular

Keine gedruckte Anleitung im Lieferumfang: Die Montage- und Bedienungsanleitung wird ausschließlich digital bereitgestellt. Ein QR-Code auf dem außen angebrachten Typenschild führt direkt zur passenden Anleitung.

Produktanfrage Infrabell 2025

Eignung und Verfügbarkeit direkt anfragen

Bitte nutzen Sie das nachfolgende Anfrageformular. Besonders hilfreich sind Angaben zur vorhandenen Wechselspannung, zur Spannung und Stromaufnahme des zu schaltenden Verbrauchers sowie zur gewünschten Anwendung.
