Infrabell 2025 N

PIR-Melder mit 12-V-DC-Versorgung und potentialfreiem Relaiskontakt

Infrabell 2025 N: potentialfreier Schaltausgang für 12-V-Gleichspannungsanlagen

Infrabell 2025 N wurde für Anlagen entwickelt, in denen eine 12-V-Gleichspannungsversorgung zur Verfügung steht. Der Passiv-Infrarotmelder erkennt Personenbewegungen berührungslos und schaltet über einen potentialfreien Relaiskontakt externe Gleich- oder Wechselspannungsverbraucher bis maximal 24 V und 2 A.

12 V Gleichspannungpassend für DC-versorgte Systeme und externe 12-V-Anlagen
Potentialfreier KontaktMelderversorgung und geschalteter Stromkreis bleiben elektrisch getrennt
Bis 24 V / 2 Afür geeignete Gleich- oder Wechselspannungsverbraucher
Infrabell 2025 N anfragen Anleitung öffnen
Infrabell 2025 N Passiv-Infrarot-Bewegungsmelder im weißen Gehäuse
Auslaufende Produktreihe: Infrabell 2025 N wird weiterhin aus dem vorhandenen Platinenbestand gefertigt. Sobald dieser Bestand aufgebraucht ist, endet die Produktion endgültig. Für bestehende Anlagen, geplante Erweiterungen oder späteren Ersatzbedarf empfiehlt sich eine frühzeitige Bestellung beziehungsweise Bevorratung.
Die DC-Variante mit galvanischer Trennung

Für 12-V-Anlagen mit unabhängigem externem Stromkreis

Infrabell 2025 N verbindet die berührungslose PIR-Erkennung mit einer 12-V-Gleichspannungsversorgung und einem potentialfreien Relaiskontakt. Damit eignet sich diese Variante besonders für DC-basierte Systeme und Anwendungen mit eigener Verbraucherversorgung.

1

12-V-DC-Versorgung

Der Melder wird direkt mit 12 V Gleichspannung versorgt.

2

Galvanische Trennung

Der Relaiskontakt ist potentialfrei und elektrisch von der Melderversorgung getrennt.

3

Flexible Verbraucher

Geeignete Gleich- oder Wechselspannungsverbraucher bis maximal 24 V und 2 A können geschaltet werden.

Anschlussprinzip

12-V-DC-Versorgung und Relaiskontakt getrennt anschließen

Die 12-V-Gleichspannungsversorgung des Melders und der externe Verbraucher-Stromkreis werden unabhängig voneinander angeschlossen. Der potentialfreie Relaiskontakt stellt selbst keine Spannung bereit.

Wichtig: Für den zu schaltenden Verbraucher ist eine eigene geeignete Spannungsquelle erforderlich. Der Relaiskontakt verbindet oder trennt lediglich diesen externen Stromkreis.

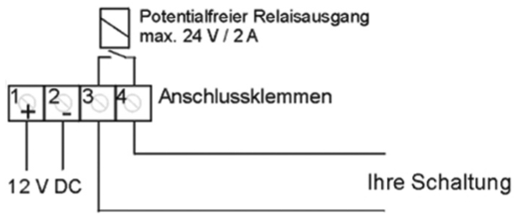

Anschlussplan Infrabell 2025 N mit 12-V-Gleichspannungsversorgung und potentialfreiem Relaiskontakt
1

Melder mit 12 V DC versorgen

Die Gleichspannungsversorgung wird an den dafür vorgesehenen Versorgungsklemmen angeschlossen.

2

Externen Stromkreis anschließen

Den zu schaltenden Verbraucher mit eigener Spannungsquelle über den potentialfreien Relaiskontakt führen.

3

Bewegung schaltet Relais

Erkennt der PIR-Sensor eine Person, schließt der Relaiskontakt für ungefähr eine Sekunde.

Wann ist Infrabell 2025 N die richtige Wahl?

Wenn am Einbauort 12 V Gleichspannung verfügbar sind

Die N-Variante ist für DC-basierte Anlagen vorgesehen, in denen ein externer Stromkreis unabhängig und galvanisch getrennt geschaltet werden soll.

Geeignet

Typische Einsatzszenarien

  • 12-V-Gleichspannungsanlagen
  • Ansteuerung eines Funksenders
  • externe optische oder akustische Signalgeber
  • Steuereingänge mit eigener Versorgung
  • Anwendungen mit notwendiger galvanischer Trennung
Andere Variante wählen

Wenn keine 12-V-DC-Versorgung vorhanden ist

  • 8–20 V AC mit potentialfreiem Kontakt: Infrabell 2025
  • 3-/4-Drahttechnik mit direkter Signalgeberansteuerung: Infrabell 2020
  • 2-Draht-Nachrüstung eines Türschleifkontakts: Infrabell 2015
Versorgung nicht verwechseln: Infrabell 2025 N benötigt 12 V Gleichspannung. Für 8–20 V Wechselspannung ist die Variante Infrabell 2025 vorgesehen.
Typische Anwendungen

Für Funksender, Steuereingänge und externe Niederspannungsgeräte

Der potentialfreie Kontakt macht den Infrabell 2025 N besonders flexibel in DC-basierten Systemen und kundenspezifischen Niederspannungsanwendungen.

✓
FunksenderAuslösen eines geeigneten Funksenders über einen potentialfreien Kontakteingang.
✓
Externe SignalanlagenSchalten eines optischen oder akustischen Signalgebers mit eigener Versorgung.
✓
Steuer- und MeldesystemeAnsteuerung geeigneter potentialfreier Niederspannungseingänge.
✓
Mobile oder akkubasierte SystemeIntegration in 12-V-DC-Anlagen mit passender stabiler Spannungsversorgung.
Elektrische Voraussetzungen

DC-Versorgung und externe Schaltlast getrennt prüfen

Sowohl die 12-V-Versorgung des Melders als auch der externe Verbraucher-Stromkreis müssen technisch passend ausgelegt sein.

✓
Stabile 12-V-GleichspannungDie Versorgung muss zur DC-Ausführung des Melders passen.
✓
Polarität beachtenPlus- und Minusanschluss dürfen nicht vertauscht werden.
✓
Eigene VerbraucherversorgungDer Relaiskontakt liefert selbst keine Spannung.
✓
Maximal 24 V / 2 AAuch Einschalt- und Anlaufströme müssen innerhalb der zulässigen Grenze bleiben.
Keine Netzspannung schalten: Der Relaiskontakt ist ausschließlich für Niederspannung bis maximal 24 V vorgesehen. 230 V dürfen darüber nicht geschaltet werden.
Induktive Lasten entstören: Relais, Magnetspulen oder Gongs können beim Abschalten Spannungsspitzen erzeugen. Gegebenenfalls sind geeignete Schutzbeschaltungen erforderlich.
Versorgungsqualität prüfen: Stark schwankende oder ungeeignete DC-Netzteile können zu instabilem Verhalten führen. Die Versorgung sollte sauber und ausreichend dimensioniert sein.
Montage

Geschützt im Innenbereich über der Tür montieren

Infrabell 2025 N ist nicht wasserdicht und ausschließlich für den geschützten Innenbereich vorgesehen.

1

Montagehöhe begrenzen

Die Montagehöhe sollte etwa 2,5 m nicht überschreiten, damit auch kleinere Personen zuverlässig erkannt werden.

2

Wandwinkel oder Decke

Die Befestigung erfolgt mit dem Wandbefestigungswinkel oder direkt an einer geeigneten Decke.

3

Deckel fest verschließen

Nach Anschluss und Einstellung muss der Gehäusedeckel fest geschlossen werden, damit keine Luftbewegungen am Sensor entstehen.

Warmluft und Zugluft vermeiden: Starke Luftbewegungen oder Warmluftschleier können bei PIR-Sensoren ungewollte Schaltungen verursachen.
Inbetriebnahme

Nach dem Einschalten ungefähr 60 Sekunden warten

Nach jedem Anlegen der 12-V-Gleichspannung passt sich der PIR-Sensor zunächst an die Umgebungstemperatur an.

1

12 V DC einschalten

Nach abgeschlossener Verdrahtung und bei fest geschlossenem Gehäuse die Versorgung anlegen.

2

Stabilisierung abwarten

Mindestens ungefähr 60 Sekunden warten, bevor die Funktion beurteilt wird.

3

Relaisausgang testen

Durch reale Personenbewegung prüfen, ob der Relaiskontakt ungefähr eine Sekunde sauber schaltet.

Bei Akkubetrieb beachten: Die Versorgungsspannung muss auch bei sinkendem Ladezustand innerhalb des zulässigen Bereichs bleiben.
Einstellung des Melders

Empfindlichkeit, Erfassungszonen und Wiederholsperre anpassen

Die Grundeinstellung erfolgt ab Werk. Änderungen sollten nur in kleinen Schritten vorgenommen und anschließend mit geschlossenem Gehäusedeckel geprüft werden.

Potentiometer 1

Empfindlichkeit und Reichweite

Reagiert der Melder gelegentlich nicht, kann die Empfindlichkeit durch eine sehr kleine Drehung im Uhrzeigersinn erhöht werden.

  • nur ungefähr 1–3 mm je Korrektur verstellen
  • im Gegenuhrzeigersinn wird die Empfindlichkeit verringert
  • extreme Anfangs- und Endstellungen vermeiden
Potentiometer 2

Ansprechverzögerung

Die feste Grundverzögerung von ungefähr einer Sekunde kann bis auf etwa zehn Sekunden verlängert werden.

  • für normale Eingänge sind meist 2–3 Sekunden sinnvoll
  • im Uhrzeigersinn wird die Zeit verlängert
  • während der Verzögerung erfolgt keine erneute Relaisbetätigung
↔

Erfassungszonen begrenzen

Zonenschieber im Deckelinneren decken einzelne Fresnellinsen ab und verkleinern dadurch den überwachten Bereich.

!

Nach jeder Änderung testen

Deckel wieder fest schließen und den Durchgang mit realistischen Personenbewegungen mehrfach prüfen.

Technische Daten

Infrabell 2025 N auf einen Blick

ArtikelnummerINF-2025-N
SensorprinzipPassiv-Infrarot-Bewegungserkennung
Versorgung12 V Gleichspannung
Ausgangpotentialfreier Relaiskontakt
Maximale Schaltspannung24 V AC oder DC
Maximaler Schaltstrom2 A
Signaldauerca. 1 Sekunde
Ansprechverzögerungca. 1–10 Sekunden einstellbar, meist 2–3 Sekunden sinnvoll
Schaltprinzipgalvanisch getrennter externer Stromkreis mit eigener Spannungsquelle
Gehäusemaßeca. 75 × 75 × 40 mm
Empfohlene Montagehöhemaximal etwa 2,5 m
BefestigungWandbefestigungswinkel oder Deckenmontage
Einsatzbereichgeschützter Innenbereich, nicht wasserdicht
Zolltarifnummer85365080
Fehlerdiagnose

Typische Ursachen bei fehlender oder ungewollter Schaltung

Keine Reaktion nach dem EinschaltenVersorgung fehlt, Polarität ist vertauscht oder die Stabilisierungsphase läuft noch.12-V-DC-Versorgung, Polarität und Anschluss prüfen und mindestens 60 Sekunden warten.
Relais schaltet, Verbraucher bleibt ausExterne Spannungsquelle fehlt, Verbraucher ist falsch verdrahtet oder ungeeignet.Kompletten externen Stromkreis einschließlich eigener Versorgung prüfen.
Bewegung wird nicht erkanntZonenschieber geschlossen, Montage zu hoch oder Empfindlichkeit zu gering.Zonen öffnen, Montagehöhe prüfen und Empfindlichkeit vorsichtig erhöhen.
Regelmäßige FehlschaltungenDeckel nicht fest geschlossen, Luftbewegungen, Warmluft oder instabile DC-Versorgung.Deckel schließen, Einbauort prüfen und stabile Versorgung herstellen.
Relaiskontakt beschädigtSchaltspannung, Dauerstrom oder Einschaltstrom wurden überschritten.Lastdaten prüfen und gegebenenfalls ein zusätzliches geeignetes Leistungsrelais verwenden.
Sicherheit und Anschluss

Potentialfrei bedeutet nicht für Netzspannung geeignet

Auch bei 12-V-DC-Versorgung darf der Relaiskontakt nur innerhalb der festgelegten Niederspannungsgrenzen betrieben werden. Arbeiten an 230-V-Anlagenteilen bleiben ausschließlich Elektrofachkräften vorbehalten.

+

Polarität beachten

Plus und Minus der 12-V-Gleichspannungsversorgung müssen korrekt angeschlossen werden.

V

Spannung begrenzen

Im geschalteten Stromkreis dürfen maximal 24 V AC oder DC anliegen.

A

Strom begrenzen

Dauer- und Einschaltstrom des Verbrauchers müssen unter maximal 2 A bleiben.

Anleitung und Service

Technische Unterlagen jederzeit online abrufen

Die gemeinsame Montage- und Bedienungsanleitung enthält Anschlusspläne, Einstellhinweise und die Fehler-Checkliste für sämtliche Infrabell-Varianten.

Digitale Anleitung

Montage- und Bedienungsanleitung als PDF für Infrabell 2015, 2020, 2025 und 2025 N.

Anleitung öffnen

Produktanfrage

Fragen zur DC-Versorgung, Schaltlast, Eignung oder aktuellen Verfügbarkeit werden über das Formular dieser Produktseite übermittelt.

Zum Anfrageformular

Reklamation und RMA

Vor einer Einsendung muss das Fehlerbild über unser RMA-Formular gemeldet werden.

Zum RMA-Formular
Keine gedruckte Anleitung im Lieferumfang: Die Montage- und Bedienungsanleitung wird ausschließlich digital bereitgestellt. Ein QR-Code auf dem außen angebrachten Typenschild führt direkt zur passenden Anleitung.
Häufige Fragen zum Infrabell 2025 N

Antworten zu 12 V DC, Relaiskontakt und Schaltlast

Infrabell 2025 N wird mit 12 V Gleichspannung versorgt. Infrabell 2025 benötigt 8–20 V Wechselspannung. Der potentialfreie Relaisausgang ist bei beiden Varianten für maximal 24 V und 2 A ausgelegt.

Der Kontakt ist elektrisch von der Melderversorgung getrennt und stellt selbst keine Spannung bereit. Der externe Verbraucher benötigt daher eine eigene geeignete Spannungsquelle.

Ja. Da Infrabell 2025 N mit Gleichspannung arbeitet, müssen Plus und Minus korrekt angeschlossen werden.

Ja. Geeignete Gleich- oder Wechselspannungsverbraucher können geschaltet werden, sofern maximal 24 V und 2 A nicht überschritten werden.

Ja, sofern der Funksender über einen geeigneten potentialfreien Kontakteingang verfügt und dessen elektrische Anforderungen innerhalb der zulässigen Schaltgrenzen liegen.

Nein. Der Relaiskontakt ist ausschließlich für Niederspannung bis maximal 24 V ausgelegt.

Der Relaiskontakt wird bei erkannter Bewegung ungefähr eine Sekunde geschlossen und anschließend automatisch wieder geöffnet.

Ein potentialfreier Kontakt liefert keine eigene Spannung. Fehlt die externe Spannungsquelle oder ist der externe Stromkreis falsch verdrahtet, bleibt der Verbraucher trotz Relaisbetätigung aus.

Nein. Das Gerät ist nicht wasserdicht und ausschließlich für den geschützten Innenbereich vorgesehen.

Infrabell 2025 N kann derzeit weiterhin aus dem vorhandenen Platinenbestand gefertigt werden. Sobald dieser Bestand aufgebraucht ist, endet die Produktion endgültig. Die aktuelle Verfügbarkeit wird im Rahmen der Produktanfrage bestätigt.
